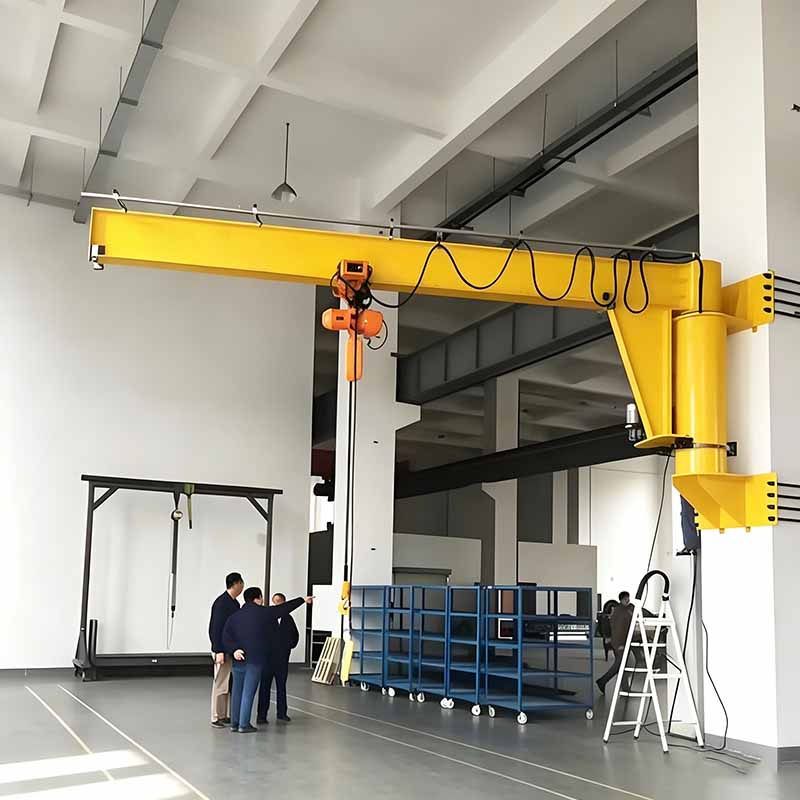

Beam Mounted Jib Crane

Ua hauj lwm-chaw nres tsheb tsom beam mounted jib crane fastens mus rau cov ntaub ntawv pov thawj lub tsev beam es tsis txhob ntawm av-set txhawb ncej. Nws rotatable boom tuav ntawm qhov chaw nqa thiab qhov chaw ua haujlwm. Cov neeg ua haujlwm txav khoom yooj yim, nrog xoom hauv pem teb-chaw nqa los ntawm upright crane masts.

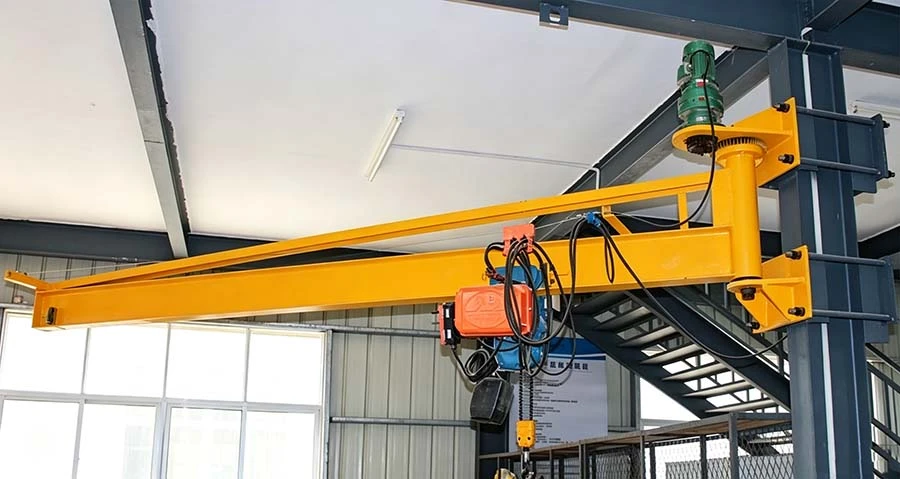

Qhov kev teeb tsa no haum rau cov hlwb tsim khoom, chaw nres tsheb sib dhos, chaw thau khoom ntawm lub tshuab, cov chaw saib xyuas, thiab lwm qhov chaw uas rov ua dua yog qhov tseem ceeb hauv ib lub vojvoog txwv. Lub crane yog engineered nyob ib ncig ntawm cov qauv kev txhawb nqa, yuav tsum muaj kev nyab xeeb ua hauj lwm load, boom nthuav dav, nqa qhov siab, lub voj voog lub luag haujlwm, thiab kev tuav txoj kev thauj khoom.

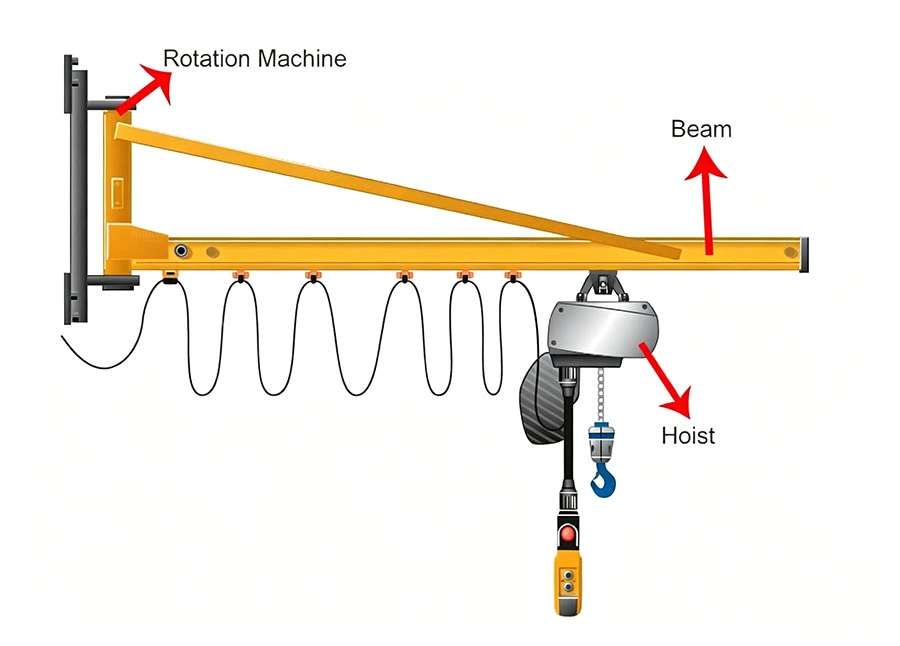

Lub beam mounted jib crane hloov lub lifting thiab overturning rog tsim los ntawm lub boom mus rau hauv ib tug uas twb muaj lawm load- bearing qauv los ntawm ib tug engineered mounting los ua ke. Lub kaw lus ib txwm muaj lub jib boom, kev txhawb nqa bracket lossis mounting ncej, kev sib txuas pivot, lub hoist khiav khiav, thiab nqa nqa. Nyob ntawm daim ntawv thov, lub boom tuaj yeem ua haujlwm manually lossis nruab nrog lub zog slewing thiab hoist mus ncig ua haujlwm.

Tsis zoo li tus ncej mounted jib crane, qhov tsim no tsis tas yuav muaj lub hauv paus tshwj xeeb lossis hauv pem teb -taw mast. Nws khaws cia hauv av- theem nkag mus nyob ib puag ncig cov tshuab, khoom siv, pallets, thiab cov neeg taug kev taug kev. Tsis zoo li phab ntsa taug kev jib crane, nws yog npaj los ua haujlwm ruaj khov es tsis yog taug kev raws txoj kev khiav.







Tam sim no -Structure Mounting

Lub crane yog mounted rau ib qho kev txheeb xyuas steel kem, cov qauv kab teeb, kev them nyiaj yug phab ntsa, los yog lub hom phiaj -tsim bracket arrangement. Qhov kev teeb tsa no tuaj yeem txo cov kev cuam tshuam hauv pem teb hauv thaj chaw uas lub hauv paus tsis ua haujlwm lossis qhov chaw pom tseeb hauv pem teb yog qhov tseem ceeb.

Cov qauv txhawb nqa yuav tsum raug soj ntsuam rau qhov ua tiav crane load rooj plaub, suav nrog ntsug nqa nqa, boom tus kheej - hnyav, dynamic teebmeem, kab rov tav, thiab lub sijhawm tsim tawm ntawm qhov siab tshaj plaws. Mounting cov ntsiab lus txhais tau tsuas yog tom qab cov txheej txheem interface tau tshuaj xyuas.

Slewing Boom rau Localized Coverage

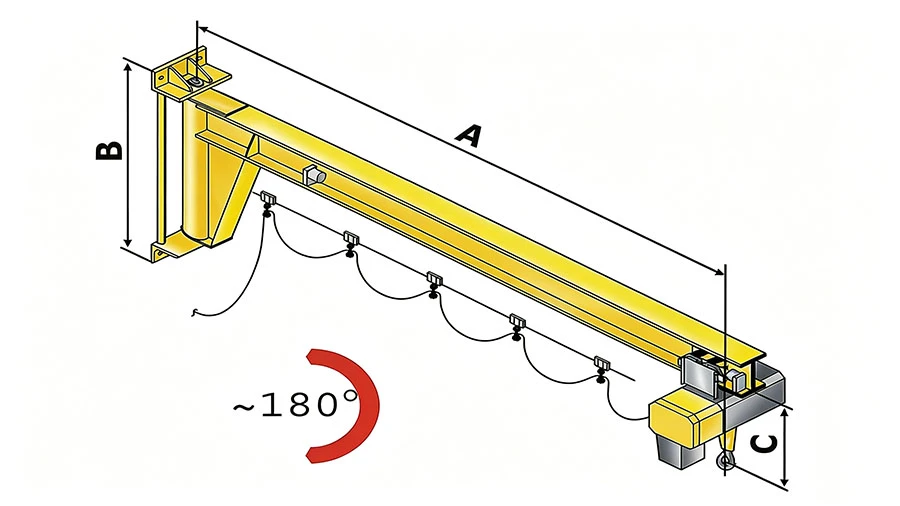

Lub boom rotates nyob ib ncig ntawm ib tug ruaj pivot los npog ib tug sector ntawm lub chaw ua hauj lwm. Ib qho 180℃slew configuration yog tsim nyog qhov chaw ua hauj lwm nyob rau ntawm ib sab ntawm cov qauv txhawb. Lub hnab ntawv ua haujlwm tau zoo yog txiav txim siab los ntawm qhov ntev ntawm lub boom, qhov tso cai tig lub kaum sab xis, txoj kev sib txuas, qhov ntev hoist, thiab txhua qhov chaw thaiv.

Hoist Taug Kev Mus Los Nrog Boom

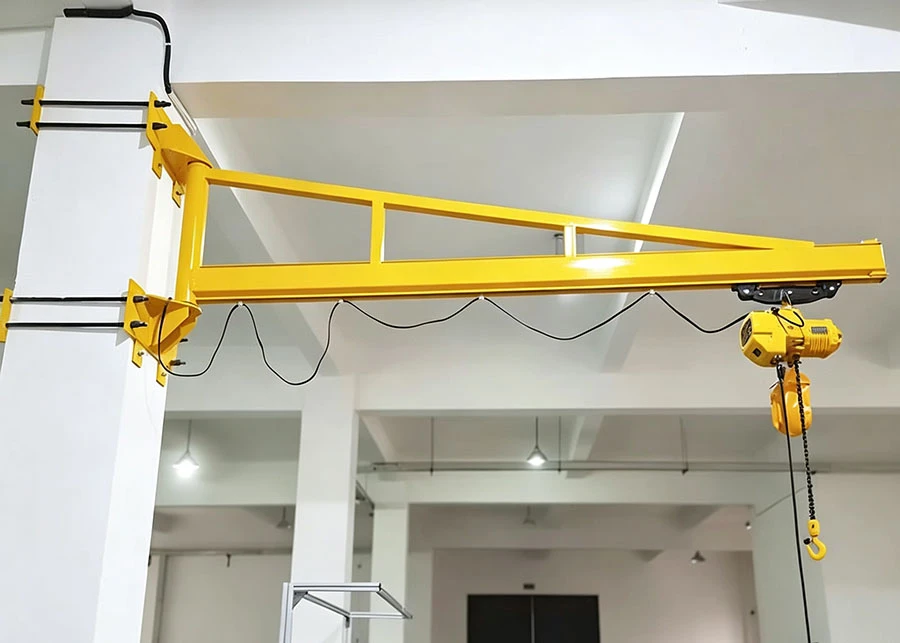

Ib qho hluav taws xob saw hoist, hlau hlua hoist, lossis manually ua haujlwm hoist trolley tuaj yeem khiav raws lub jib boom raws li lub luag haujlwm lifting thiab load yuav tsum tau. Qhov no muab tus neeg teb xov tooj tswj radial txav los ntawm qhov taw tes mounting mus rau sab nrauv txoj hauj lwm.

Pem Teb Chaw Tseem Muaj

Vim hais tias lub beam mounted jib crane tau txais kev txhawb nqa los ntawm lub tsev qauv, thaj tsam hauv qab ntawm lub crane tseem pom tseeb ntawm ib qho kev ua haujlwm ywj pheej. Qhov no yog tshwj xeeb tshaj yog muaj feem xyuam rau forklift txoj kev, workbench nkag, conveyors, thiab tshuab chaw muab kev pab.







Parameter	Hom Kev Npaj	Engineering Note
Rated peev	125 kg - 3,000 kg	Lub peev xwm kawg yog nyob ntawm qhov ntev ntawm qhov boom, lub luag haujlwm, xaiv hoist, thiab kev txhawb nqa.
Boom nthuav tawm	2 m - 10 m	Kev nthuav dav ntev dua txo qhov muaj peev xwm thiab ua rau muaj kev txhawb nqa lub sijhawm.
Slew ntau	Mus txog 180℃hauv cov duab teeb tsa	Lub kaum sab xis muaj nyob ntawm mounting txoj hauj lwm thiab obstruction clearance.
Mounting txoj kev	Cov nqaj hlau, steel kem, kev them nyiaj yug phab ntsa, lossis engineered bracket	Cov tswv cuab txhawb nqa yuav tsum muaj kev pov thawj ntawm kev thauj khoom ua ntej kev teeb tsa.
Hoisting unit	Hluav taws xob saw hoist, hlau hlua hoist, los yog phau ntawv hoist	Xaiv raws li kev thauj khoom, nqa ceev, lub voj voog lub luag haujlwm, thiab kev tswj hwm yuav tsum tau ua.
Boom kev sib hloov	Phau ntawv los yog powered, daim ntawv thov nyob ntawm	Powered slewing yog suav hais tias yog qhov chaw thauj khoom inertia, ncav cuag, lossis kev ua haujlwm zaus lav nws.
Tswj	Pendant, xov tooj cua tej thaj chaw deb, los yog daim ntawv thov - tshwj xeeb tswj layout	Kev xaiv tswj yuav tsum ua raws li kev tuav ua ntu zus thiab qhov yuav tsum tau muaj kev nyab xeeb ntawm qhov chaw.





Lub nqaj mounted jib crane feem ntau yog xaiv rau kev rov ua dua, luv luv - nqa qhov deb ntawm qhov chaw siv. Cov ntawv thov ib txwm muaj xws li:

• Tshuab cuab tam loading thiab unloading
• Sib dhos thiab sub- chaw ua haujlwm sib dhos
• Tuag, fixture, thiab cov khoom tuav
• Kev tu cov haujlwm hauv cov chaw txwv
• Ntim thiab xa cov chaw nres tsheb
• Vuam thiab fabrication cell
• Cov ntaub ntawv hloov mus ib sab ntawm cov khoom siv ntau lawm

Rau cov ntawv thov no, tus nqi ntawm qhov system tsis yog nws qhov peev xwm ntsuas xwb. Nws yog lub peev xwm los muab kev txhawb nqa nqa qhov chaw uas tus neeg teb xov tooj tuav lub nra, yam tsis tau qhia hauv pem teb -mounted crane qauv rau hauv qhov chaw ua haujlwm.







Ib qho kev txhim khu kev qha jib crane specification pib nrog kev tuav haujlwm ntau dua li qhov nominal load ib leeg. Cov ntaub ntawv hauv qab no yuav tsum tau txhais ua ntej tsim tawm.

1. Kev nyab xeeb ua haujlwm Load

Qhia qhov siab tshaj plaws nqa nqa, suav nrog kev nqa cov khoom txuas, hauv qab -cov khoom siv sib txuas, lossis cov khoom siv sib txuas. Kev nyab xeeb ua haujlwm yuav tsum sawv cev rau qhov ua tiav tshem tawm, tsis yog qhov hnyav ntawm lub workpiece xwb.

2. Yuav tsum muaj kev nthuav qhia Boom

Ntsuas qhov kev ncua deb ntawm lub mounting centerline mus rau qhov deb tshaj xav nuv txoj hauj lwm. Tso cai rau qhov kev thauj khoom tiag tiag - nce thiab teeb tsa - cov ntsiab lus qis, tsis yog tsuas yog ntug geometric ntawm qhov chaw ua haujlwm.

3. Lifting Qhov siab thiab Hook mus kom ze

Paub meej tias qhov xav tau qhov siab qhov siab, lub taub hau muaj, thiab qhov qis qis tshaj qhov xav tau rau txoj haujlwm. Hoist lub cev qhov ntev thiab kev teeb tsa trolley cuam tshuam rau kev nqa nqa mus ncig.

4. Lub voj voog ua haujlwm thiab lub sijhawm ua haujlwm

Qhia txog kev nqa nqa ib teev, qhov nruab nrab nqa qhov deb, kev ua haujlwm hloov, thiab seb lub crane siv rau qee zaus tuav lossis rov ua haujlwm ntau dua. Cov yam ntxwv no cuam tshuam rau kev xaiv hoist, lub luag haujlwm ntawm lub cev muaj zog, txoj kev tswj hwm, thiab qhov loj me ntawm cov khoom.

5. Txhawb Cov Qauv Paub meej

Muab cov duab kos, qhov ntev, qib steel qhov twg muaj, cov tswv cuab kev taw qhia, thiab qhov kev thov nce siab. Lub beam mounted jib crane yuav tsum tsis txhob txuas nrog cov qauv uas tsis tau lees paub. Cov qauv thiab kev sib txuas yuav tsum raug soj ntsuam rau cov kev cuam tshuam ntawm crane.

6. Lub hnab ntawv ua haujlwm thiab qhov chaw txwv

Txheeb xyuas thaj chaw uas yuav tsum tau ua, cov cuab yeej nyob ib sab, cov qhov rooj, cov kab hluav taws xob, cov kev nkag mus, thiab cov chaw cais tawm. Lub boom rotation txwv thiab tswj txoj hauj lwm yuav tsum tau sib phim rau qhov chaw ua hauj lwm tiag tiag.







Kev txhim kho kev ua tau zoo txiav txim siab seb cov nqaj mounted jib crane ua tau zoo npaum li cas dhau nws lub neej kev pab. Lub mounting brackets, fasteners, reinforcement daim hlau, thiab kev sib txuas geometry yuav tsum sib haum mus rau qhov pom zoo tsim. Kev teeb tsa ntawm qhov chaw yuav tsum paub meej tias cov kav dej, theem, boom rotation clearance, hoist mus txawv tebchaws, fais fab mov routing, thiab kev khiav hauj lwm ntawm kev ruaj ntseg cov cuab yeej ua ntej lub crane nkag mus rau qhov kev pab cuam.

Kev kuaj xyuas zoo li qub thiab ua haujlwm tau zoo yuav tsum xyuas kom meej tias lub crane txav mus los ntawm nws qhov chaw npaj, tias qhov kev tswj xyuas hoist tau raug coj mus rau qhov tseeb, thiab cov txheej txheem tau teeb tsa ua raws li kev pom zoo ntawm kev ntsuas thiab kev ua haujlwm. Cov haujlwm nqa nqa yuav tsum ua raws li cov cai tswj kev nyab xeeb hauv zos thiab cov chaw tsim khoom cov lus qhia ua haujlwm.





Rau lub ntsiab lus lifting txhais tau tias, lub nqaj mounted jib crane tuaj yeem muab kev pabcuam ncaj qha ntau dua li thaj tsam loj dua crane. Nws tso lub peev xwm nqa tau ze rau kev ua haujlwm, ua kom tus neeg teb xov tooj txav mus rau hauv thaj chaw tswj hwm, thiab zam kev xav tau hauv pem teb - mounted mast qhov twg muaj kev txhawb nqa tsim nyog.

Daim ntawv thov raug yog lub chaw ua haujlwm ruaj khov nrog cov ntaub ntawv pov thawj mounting interface thiab lub hnab ntawv tuav meej. Qhov twg qhov taw tes nqa yuav tsum txav mus raws ib txoj kab hauv tsev, phab ntsa taug kev jib crane yuav tsim nyog dua. Nyob qhov twg tsis muaj cov qauv tsim nyog, tus ncej mounted jib crane lossis lub chaw ua haujlwm dawb crane yuav tsum raug ntsuas hloov.





Dab tsi yog qhov txawv ntawm lub nqaj mounted jib crane thiab ncej mounted jib crane?

Lub beam mounted jib crane hloov nws cov loads rau hauv ib qho kev txhawb nqa uas twb muaj lawm. Ib tug ncej mounted jib crane hloov nws cov loads los ntawm lub siab mast thiab lub hauv paus. Lub teeb mounted kev npaj khaws cia hauv pem teb qhov chaw, thaum lub pillar mounted kev npaj yog siv thaum lub tsev tsim tsis muaj peev xwm muab ib tug haum point.

Lub beam mounted jib crane puas tuaj yeem ntsia tau rau ntawm cov nqaj hlau lossis kem?

Tsis yog. Tus neeg txhawb nqa thiab nws cov kev sib txuas yuav tsum raug kuaj xyuas rau lub crane lub ntsug load, boom tus kheej - hnyav, dynamic rog, kab rov tav cov lus teb, thiab lub sij hawm overturning siab tshaj plaws. Kev teeb tsa tsuas yog tsim nyog thaum tus qauv tuaj yeem nqa tau cov ntaub ntawv pov thawj crane load.

Muaj peev xwm thiab boom ntev npaum li cas?

Cov duab piav qhia kev teeb tsa suav nrog 125 kg txog 3,000 kg thiab 2 m txog 10 m boom nthuav tawm. Lub peev xwm tiag tiag - kev sib txuas sib txuas yog kho tau vim tias cov booms ntev dua tsim lub sijhawm khoov ntau dua ntawm qhov taw tes txuas. Qhov kawg qhov tseem ceeb yuav tsum muaj kev pom zoo engineering.

Puas yog 180℃kev sib hloov tus qauv rau lub nqaj mounted jib crane?

Ib qho 180℃slew ntau yog ib qho rau ib lub jib mounted rau ib sab ntawm lub chaw ua haujlwm, raws li qhia nyob rau hauv kev siv configuration. Qhov kawg kev sib hloov yog nyob ntawm qhov chaw txhawb nqa, lub tsev geometry, kev npaj cov khoom siv hluav taws xob, thiab xav tau kev nyab xeeb kev nyab xeeb.

Lub crane puas tuaj yeem siv hluav taws xob saw hoist?

Yog lawm. Ib qho hluav taws xob saw hoist yog ib qho cuab yeej nqa khoom rau kev tuav haujlwm. Hom hoist, lifting ceev, trolley kev npaj, thiab tswj txoj kev yuav tsum tau xaiv raws li nyob rau hauv lub load, yuav tsum tau nqa qhov siab, khiav hauj lwm zaus, thiab positioning yuav tsum tau.

Lub crane puas xav tau lub hauv paus?

Lub beam mounted jib crane tsis siv lub hauv paus cais hauv pem teb rau ib lub mast freestanding. Txawm li cas los xij, kev txhawb nqa ntawm cov qauv thiab nws cov kev sib txuas mounting yuav tsum tau kuaj xyuas engineering. Qhov tsis muaj lub hauv paus mast tsis tshem tawm qhov xav tau los ntsuas cov qauv txhawb nqa.

Thaum twg kuv yuav tsum xaiv phab ntsa mus txawv tebchaws jib crane hloov?

Xaiv lub phab ntsa mus ncig ua si jib crane thaum lub lifting cheeb tsam yuav tsum txav mus raws ib lub tsev kab los yog ua hauj lwm rau ntau qhov chaw nyob ua ke. Xaiv lub teeb tsa ruaj khov mounted jib crane thaum ib qho chaw ua haujlwm hauv zos yuav tsum tau rov ua dua nyob rau hauv ib cheeb tsam slewing.
